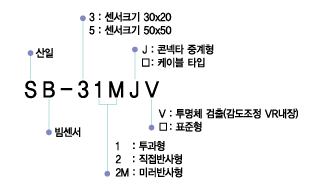

| 검출방식 | 외형 | 접속방식 | 검출거리 | 출력 | 투광소자 | 형식 |
|---|---|---|---|---|---|---|
| 투과형 |  |
코드인출타입 |  |
NPN오픈 컬렉터 PNP오픈 컬렉터 |
적외LED | SB-31 SB-31P |
 |
콘넥타중계타입 | |
NPN오픈 컬렉터 PNP오픈 컬렉터 |
적외LED | SB-31J SB-31JP |
| 검출방식 형식 항목 |
투과형 | ||
|---|---|---|---|
| SB-31 SB-31J |
SB-31P SB-31JP |
||
| 검출거리 | 5m | ||
| 표준검출물체 | Ø12㎜ 이상의 불투명체 | ||
| 응차거리 | - | ||
| 지향각 | 투,수광기: 각 3~15° | ||
| 광원 | 적외LED | ||
| 전원전압 | 12~24V DC±10% Ripple P-P 10%이하 | ||
| 소비전류 | 투광기: 20㎃이하, 수광기: 20㎃이하 |
||

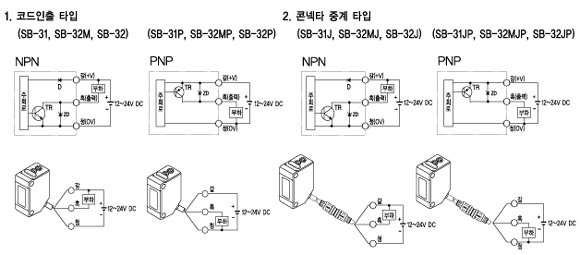

| 제어출력 | NPN | PNP | |
| -최대유입전류: 100㎃ -인가전압:DC 30V이하 -잔류전압: 1.0V 이하(유입전류 100㎃에서) 0.4V이하(유입전류 16㎃에서) |
|||
| 응답시간 | 1ms이하 | ||

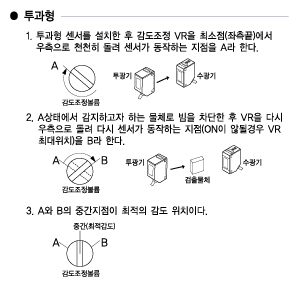

| 감도조정 | 단회전 볼륨 | ||
| 내 환 경 성 |
사용주위조도 | 태양광:10,000 Lx, 조명광:3,000 Lx이하 | |
| 주위온도 | 동작시:-10~+55℃ 보존시:-30~+70℃(단, 결빙,결로하지 않을것) | ||
| 주위습도 | 동작시:35~+85℃보존시:35~+95℃(단,결빙,결로하지않을것) | ||
| 절연저항 | 20㏁이상(DC 500V메가) | ||
| 내전압 | AC 1000V 50/60㎐ 1min | ||
| 내진동 | 내구 10~55㎐ 복진폭 1.5㎜ X, Y, Z 각방향 2시간 | ||
| 내충격 | 내구 500㎨ (50G) X, Y, Z 각방향 3회(비통전시) | ||
| 보호구조 | IP67(IEC규격) | ||
| 접속방식 | 코드인출타입:표준코드길이 2m, J타입:30㎝ 코드인출 콘넥타형 | ||

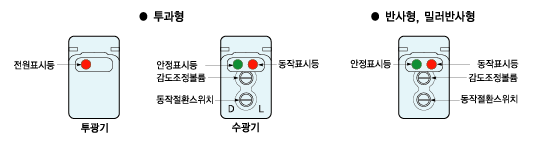

| 표시등 | 투광기:전원표시등(적색) 수광기:안정표시등(녹색) 동작표시등(적색) |
||
| 부속품 | 설치 금속구,볼트,너트,취급설명서,반사판(밀러반사판),조정드라이버 | ||

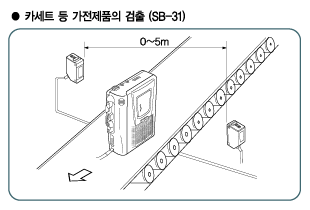

출력절환(Dark-ON, Light-ON)은 간단하게 센서 상면스위치의 절환으로 조정됩니다.

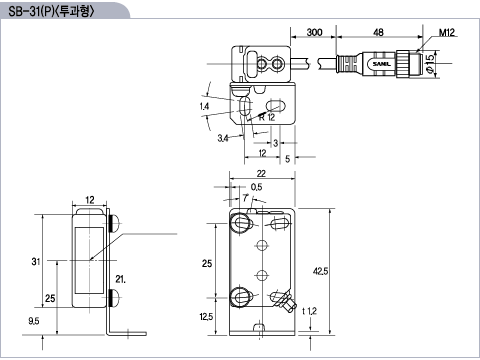

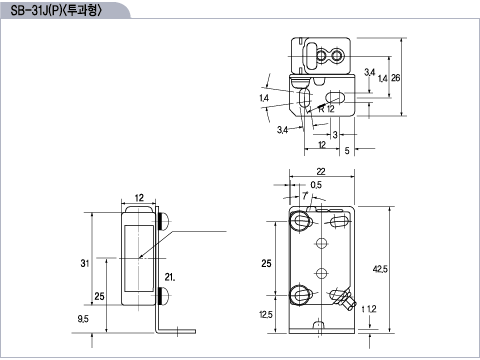

| 검출방식 | 절환위치 | 검출상태 | 동작표시등 | 출력상태 | 조정방법 |
|---|---|---|---|---|---|
| 투과형 SB-31(P) |
 |
 |
 |
OFF | 절환스위치를 반시계 방향으로 돌린 상태가 Dark-ON 상태입니다. |
 |
 |
ON | |||
 |
 |
|
ON | 절환스위치를 시계 방향으로 돌린 상태가 Light-ON 상태입니다. |
|
 |
|
OFF |
| 외형 | 모델명 | 검출거리(대표예) | 비고(색상) |
|---|---|---|---|
| SB-32M | |||
 |
SBM-3535 | 2m | 흑색 |
 |
SBM-4060 | 3m | 백색 |
 |
SBM-5050 | 3m | 흑색 |
| 외형 | 모델명 | 검출거리(대표예) | 비고 | |
|---|---|---|---|---|
| SB-32M | SB-52M | |||
 |
SBM-3540 | 1.5m | 4m | |
