SB-31

검출방식 형식 항목		밀러반사형
검출방식 형식 항목		SB-32M SB-32MJ	SB-32MP SB-32MJP	SB-32MV SB-32MJV	SB-32MVP SB-32MJP

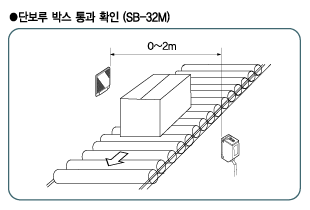

검출거리		2m		1m
표준검출물체		Ø35㎜ 이상의 불투명체, 반투명체		Ø35㎜ 이상의 투명체, 반투명체, 불투명체
응차거리		-
지향각		1~5°
광원		적외LED		적색LED
전원전압		12~24V DC±10% Ripple P-P 10%이하
소비전류		35㎃이하
제어출력		NPN	PNP	NPN	PNP
제어출력		-최대유입전류: 100㎃ -인가전압:DC 30V이하 -잔류전압: 1.0V 이하(유입전류 100㎃에서) 0.4V이하(유입전류 16㎃에서)
응답시간		1ms이하
감도조정		단회전 볼륨
내 환 경 성	사용주위조도	태양광:10,000 Lx, 조명광:3,000 Lx이하
	주위온도	동작시:-10~+55℃ 보존시:-30~+70℃(단, 결빙,결로하지 않을것)
	주위습도	동작시:35~+85℃보존시:35~+95℃(단,결빙,결로하지않을것)
	절연저항	20㏁이상(DC 500V메가)
	내전압	AC 1000V 50/60㎐ 1min
	내진동	내구 10~55㎐ 복진폭 1.5㎜ X, Y, Z 각방향 2시간
	내충격	내구 500㎨ (50G) X, Y, Z 각방향 3회(비통전시)
보호구조		IP67(IEC규격)

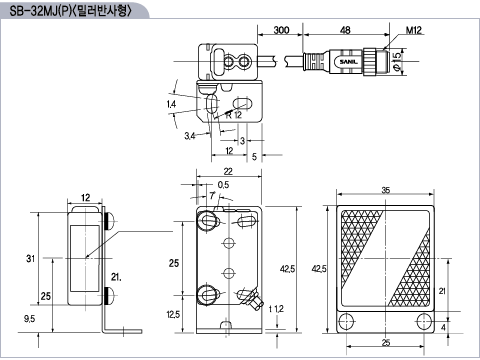

접속방식		코드인출타입:표준코드길이 2m, J타입:30㎝ 코드인출 콘넥타형
표시등		안정표시등(녹색), 동작표시등(적색)
부속품		설치 금속구,볼트,너트,취급설명서,반사판(밀러반사판),조정드라이버

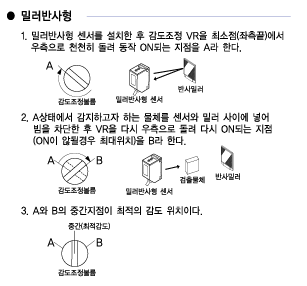

출력절환(Dark-ON, Light-ON)은 간단하게 센서 상면스위치의 절환으로 조정됩니다.

검출방식	출력상태	조정방법
투과형 SB-31(P)	ON	절환스위치를 시계 방향으로 돌린 상태가 Dark ON 상태 입니다.
	OFF	절환스위치를 시계 방향으로 돌린 상태가 Dark ON 상태 입니다.
	OFF	절환스위치를 반시계 방향으로 돌린 상태가 Light-ON 상태입니다.
	ON	절환스위치를 반시계 방향으로 돌린 상태가 Light-ON 상태입니다.
